自制了一個低成本的嵌入式Linux開發板。成本100元左右。這塊開發板可以用來制作手機、機頂盒、智能機器人、無線網絡攝像機等項目。

開發板配置

一路以太網（RJ45）、一路WIFI（核心板自帶，且占用一路USB）、一路USB接口、DMIC、MIC、SDIO、蜂鳴器、一顆LED（不使用SPI時，可配置為心跳燈，占用SPI_DI端口，附件中的kernel取消了心跳燈驅動，后續可將LED接至其他GPIO，避免與復用功能引腳占用）、一路音頻輸出（接功放和3.5mm耳機接口）、50Pin FPC連接器用于連接TFT屏幕（屏幕分辨率為1024 * 600），6Pin FPC連接器用于連接電容觸控屏。

大部分功能引腳均用排針引出，支持寬電壓供電（12V），PCB大小為10×10的四層板可直接白嫖。

設計圖

主控采用SSD202D，Cortex-A7架構，DDR3 – 128MB、Nand Flash – 128MB，雙核最高1.2GHz/

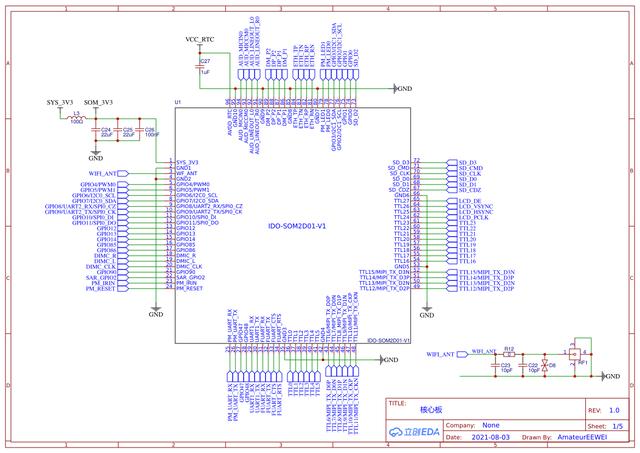

用嘉立創EDA設計的原理圖_Sigmastar外設板

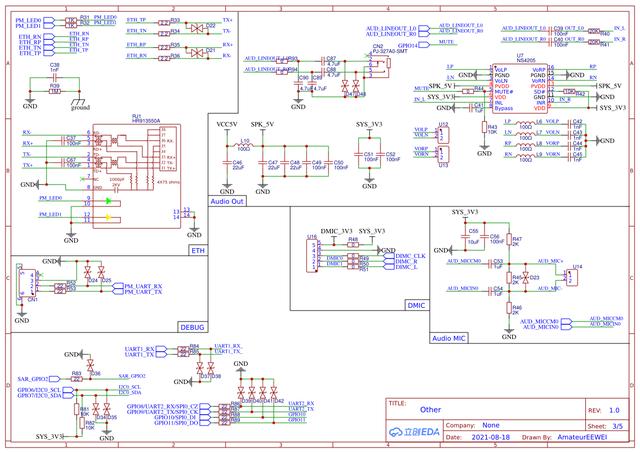

用嘉立創EDA設計的原理圖_Power

用嘉立創EDA設計的原理圖_Other

該開發板的可用的GPIO并不算多，其中較多被外設占用.

如LCD的pwm調光、SD使能、功放使能、觸控中斷等，且大部分為復用IO，如I2C（兩路）、SPI（一路）、UART（最多四路，含Debug接口的UART0和一路帶流控的FUART，默認配置為不帶流控），復用功能由設備樹文件管理，因此默認使用上述復用功能，也可自行修改配置。

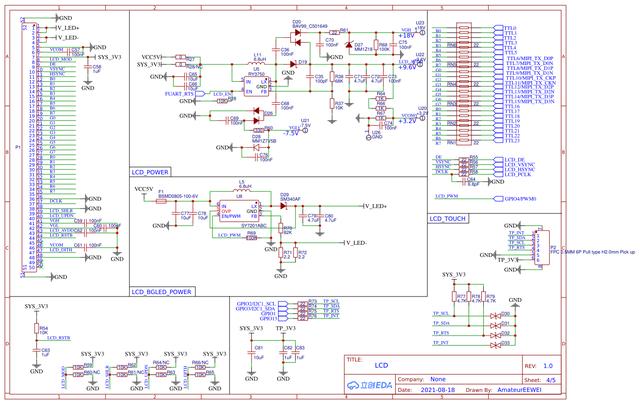

用嘉立創EDA設計的原理圖_LCD

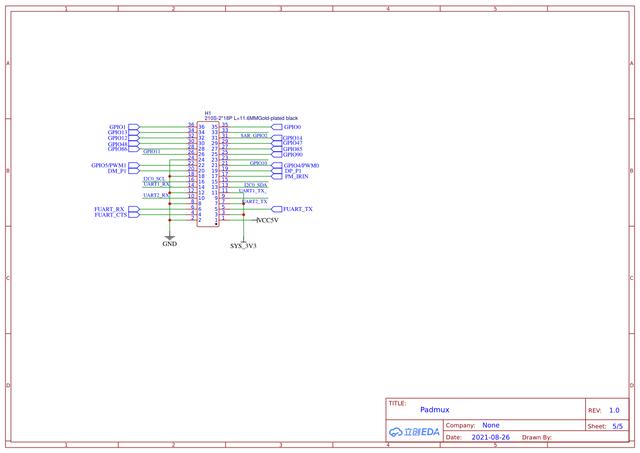

用嘉立創EDA設計的原理圖_pin

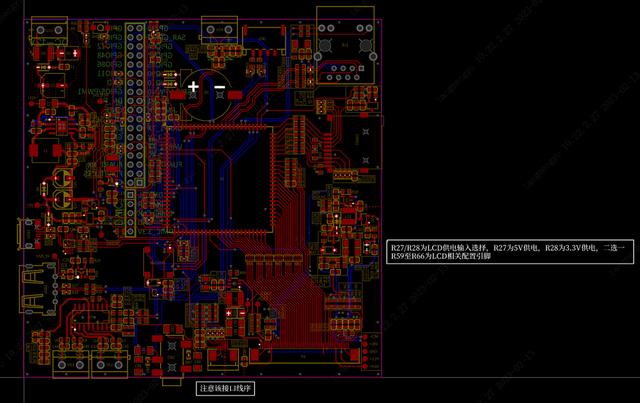

用嘉立創EDA設計的PCB圖

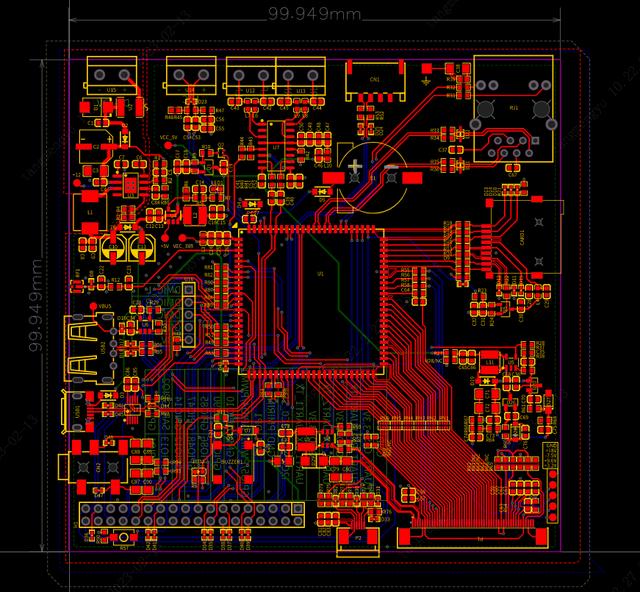

用嘉立創EDA設計的PCB圖

源碼

#ifndef PNL_TABLE_JLL070QGI60#define PNL_TABLE_JLL070QGI60MhalPnlParamConfig_t stPanel_JLL070QGI60 = { "JLL070QGI60_1024X600", // const char *m_pPanelName; ///< PanelName#if !defined (__aarch64__) 0,#endif 0, //MS_U8 m_bPanelDither :1; ///< PANEL_DITHER, keep the setting E_MHAL_PNL_LINK_TTL, //MHAL_DISP_ApiPnlLinkType_e m_ePanelLinkType :4; ///< PANEL_LINK /////////////////////////////////////////////// // 開發板相關設置 /////////////////////////////////////////////// 1, //MS_U8 m_bPanelDualPort :1; ///< VOP_21[8], MOD_4A[1], PANEL_DUAL_PORT, refer to m_bPanelDoubleClk 0, //MS_U8 m_bPanelSwapPort :1; ///< MOD_4A[0], PANEL_SWAP_PORT, refer to "LVDS output app note" A/B channel swap 0, //MS_U8 m_bPanelSwapOdd_ML :1; ///< PANEL_SWAP_ODD_ML 0, //MS_U8 m_bPanelSwapEven_ML :1; ///< PANEL_SWAP_EVEN_ML 0, //MS_U8 m_bPanelSwapOdd_RB :1; ///< PANEL_SWAP_ODD_RB 0, //MS_U8 m_bPanelSwapEven_RB :1; ///< PANEL_SWAP_EVEN_RB 0, //MS_U8 m_bPanelSwapLVDS_POL :1; ///< MOD_40[5], PANEL_SWAP_LVDS_POL, for differential P/N swap 0, //MS_U8 m_bPanelSwapLVDS_CH :1; ///< MOD_40[6], PANEL_SWAP_LVDS_CH, for pair swap 0, //MS_U8 m_bPanelPDP10BIT :1; ///< MOD_40[3], PANEL_PDP_10BIT ,for pair swap 1, //MS_U8 m_bPanelLVDS_TI_MODE :1; ///< MOD_40[2], PANEL_LVDS_TI_MODE, refer to "LVDS output app note" /////////////////////////////////////////////// // For TTL Only /////////////////////////////////////////////// 0, //MS_U8 m_ucPanelDCLKDelay; ///< PANEL_DCLK_DELAY 0, //MS_U8 m_bPanelInvDCLK :1; ///< MOD_4A[4], PANEL_INV_DCLK 0, //MS_U8 m_bPanelInvDE :1; ///< MOD_4A[2], PANEL_INV_DE 0, //MS_U8 m_bPanelInvHSync :1; ///< MOD_4A[12], PANEL_INV_HSYNC 0, //MS_U8 m_bPanelInvVSync :1; ///< MOD_4A[3], PANEL_INV_VSYNC

由于格式原因，代碼未能完整展示，需要“源碼 電路圖源文件”進行參考學習的伙伴，可在評論區滴滴，無償分享的~

文中所有資料參考：立創開源硬件平臺《Embedded Linux validation board》作者：AmateurEEWEI
